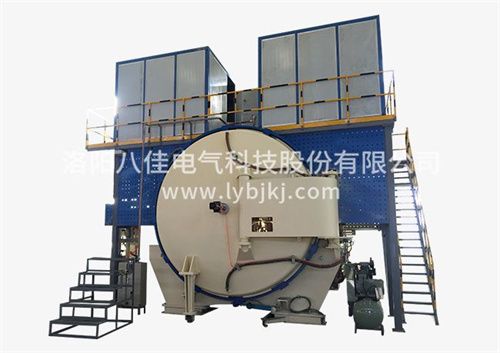

真空燒結爐的各部分性能分析真空燒結爐，作為一種關鍵的材料制備設備，在現代工業生產及材料科學研究中發揮著不可或缺的作用。其獨特的真空環境為材料提供了理想的燒結條件，使得制備出的材料具有優異的性能。真空燒結爐廠家八佳電氣將詳細解析真空燒結爐的組成及各部分的功能，以期為讀者提供深入的了解。一、真空燒結爐的總體構成真空燒結爐主要由爐體總成、保溫套、石墨發熱體、集電裝置、真空系統、水冷系統、變壓器、電控系統等部分組成。這些部分相互協作，共同實現材料的真空燒結過程。二、各部分的詳細功能與特點爐體總成爐體總成是真空燒結爐的主體結構，通常采用內外層不銹鋼（304）結構，以確保設備的耐高溫性和耐腐蝕性。爐體采用圓形上開蓋設計，便于樣品的裝卸。爐體側面設有真空管道、充氣閥、排氣閥、進電法蘭等接口，便于與外部設備的連接和操作。爐體底部留有安裝等用的法蘭接口，方便設備的安裝和維護。保溫套保溫套是真空燒結爐的重要組成部分，其主要功能是減少能量損失和熱輻射，提高設備的熱效率。保溫套一般由三層石墨碳?xì)謬赏残危細滞庥?層硅酸鋁纖維氈，外面再由不銹鋼殼組成。這種設計能夠確保爐體在加熱過程中保持穩定的溫度分布，提高燒結質量。石墨發熱體石墨發熱體是真空燒結爐的加熱元件，負責提供燒結所需的熱量。它由12根石墨棒通過上下石墨圈組合而成，石墨棒下通過三根石墨電引入三相電。通過低電壓大電流使石墨發熱，實現爐膛內的快速升溫。石墨發熱體具有耐高溫、耐腐蝕、熱穩定性好等優點，能夠滿足各種材料的燒結需求。集電裝置集電裝置主要由法蘭板、進電銅管、銅排及附屬零部件組成，其主要功能是將變壓器與石墨發熱體連接在一起，完成電和水的供給。集電裝置的設計需要考慮到電流的穩定性和安全性，以確保燒結過程的順利進行。真空系統真空系統是真空燒結爐的關鍵部分之一，它負責在燒結過程中維持爐膛內的高真空度。真空系統主要由機械泵、分子泵、油封泵、閥門等組成。這些設備通過協同工作，將爐膛內的氣體抽出，形成所需的真空環境。真空度的控制對于燒結過程至關重要，它影響著材料的燒結質量和性能。水冷系統水冷系統用于對真空燒結爐的某些部件進行冷卻，以防止設備在長時間高溫運行下發生損壞。水冷系統由水排、各分水路、閥門、壓力表等組成，能夠根據設備的實際需求進行靈活的冷卻控制。變壓器變壓器是真空燒結爐的電源設備，負責將電網中的電能轉換為適合燒結過程所需的電能。變壓器需要具有穩定的輸出電壓和電流，以確保燒結過程的順利進行。電控系統電控系統是真空燒結爐的控制中心，它負責對整個設備的運行進行監控和控制。電控系統通常包括自動控溫儀表、PID調節器、溫度記錄儀等部分，能夠根據設定的溫度曲線對加熱系統進行調節，實現對燒結過程的精確控制。真空燒結爐作為現代工業生產及材料科學研究中不可或缺的設備之一，其組成與功能具有高度的復雜性和專-業性。通過本文的解析，我們可以清晰地了解到真空燒結爐的各個組成部分及其功能特點。這些部分相互協作，共同實現了材料的真空燒結過程，為制備高性能材料提供了有力的支持。

　　真空燒結爐怎么操作 　　真空燒結爐是指在真空環境中對被加熱物品進行保護性燒結的爐子，其加熱方式比較多，如電阻加熱、感應加熱、微波加熱等。關于它的操作很多用戶都有些疑問，那么，燒結爐怎么操作的呢？ 　　1、通電前檢查 　　真空燒結爐通電前，檢查各開關是否放在（關）位，升溫方式為“手動”，功率調節逆時針旋到頭（低）。確認無誤后再根據工藝要求的順序來啟動機械泵、擴散泵。 　　2、測量爐內真空度 　　根據真空計的操作進行，當達到要求的真空度時，才能加熱升溫。 　　3、抽真空 　　緊閉所有的真空閥門，啟動機械泵，待其運轉正常后，打開通向爐體的低真空閥，預先對爐體抽氣，此閥打開時應緩慢，以免機械泵排氣口處有油噴出。 　　4、打開真空閥 　　真空燒結爐爐體抽真空的同時，打開真空閥，對擴散泵抽氣，當真空度達到15Pa后，先開啟擴散泵上的冷卻水，然后對擴散泵加熱，一般經過45分鐘左右擴散泵起作用，就可關上通向爐體的真空閥，打開真空閥，真空度很快可以達到1.33×10-1Pa以上，即可對電爐通電加熱。 　　5、加熱 　　次加熱因放氣較多，真空度容易下跌，另外工件加熱放氣也使真空下跌，所以要慢慢升溫真空度下跌到1.5帕停止加熱，等真空度回升到0.5帕以上再慢慢加熱。因擴散泵低于20帕就無法工作，另外擴散泵油在太低真空下易氧化，導致擴散泵無法作用。也可在低真空下加熱除氣，等放氣基本結束，再開高真空。另外電爐在不用時抽真空狀態下保存，下次抽氣快些。欲停止抽真空，應先關閉高真空閥，然后停止加熱，1個半小時后，關閉低真空閥，停止機械泵運轉，只有在擴散泵冷卻之后，才切斷其冷卻水供應。 　　6、手動升溫 　　在爐溫200℃以下先用手動方式升溫，否則控溫不準。在真空狀態下按加熱啟動按鈕，緩慢調節手動功率（順時針方向），使電流慢慢上升，禁止超過次額定電流1100A，電爐溫度隨之上升。1000-2000℃，可采用紅外自動控制爐溫。 　　7、降溫 　　降溫可按預先設定的程序控制降溫，也可直接把加熱關閉讓其自行降溫。但降溫過程中不允許停水，否則真空燒結爐爐體密封圈會燒壞。
