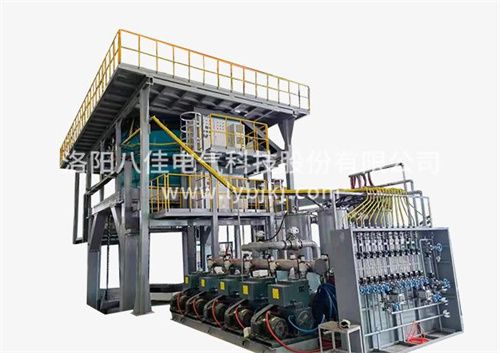

真空熔煉爐各組成部分介紹 　　真空熔煉爐應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成形燒結。主要由５個系統組成，包括： 　　真空系統：真空熔煉爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥、充氣閥、放氣閥、真空蝶閥、真空壓力表(±Pa)波紋管、真空管路和支架等組成。 　　液壓系統：真空熔煉爐采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺(測距精度0.02mm)、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　溫控系統：采用可控硅控溫，真空熔煉爐配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　充氣系統：真空燒結爐由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　真空燒結爐日常運用技巧有哪些 　　真空燒結爐是在真空或保護氣氛條件下，利用中頻感應加熱的原理使硬質合金刀頭及各種金屬粉末壓制體實現燒結的成套設備。適用于粉末冶金制品，金屬成型制品，石墨復合氈硬化，不銹鋼基，陶瓷材料等的真空燒結。 　　安裝真空燒結爐的場所應符合真空衛生的要求，周圍的空氣應清潔和干燥，并有良好的通風條件，工作場地不易揚起灰塵等。以下是其日常運用技巧： 　　1、檢查控制柜中全部部件及配件是否齊備、無缺。 　　2、控制柜設備在相應的地基上，并固定。 　　3、安照真空燒結爐的接線圖，并參看電氣原理圖，接通外接主回路及控制回路，并可靠接地，保證接線無誤。 　　4、檢查電器可動部分應活動自如，無卡死現象。 　　5、絕緣電阻應不低于2兆歐姆。 　　6、真空燒結爐各閥門有必要在封閉位置。 　　7、控制電源開關放在關位。 　　8、手動調壓旋鈕逆時針旋動頭。 　　9、報警鈕放在開位。 　　10、按平面圖完結真空甩帶爐的循環冷卻水聯接，建議用戶在設備總進出水管處再接入一備用水（可用自來水），避免循環水有缺點或斷電導致密封圈燒壞。
