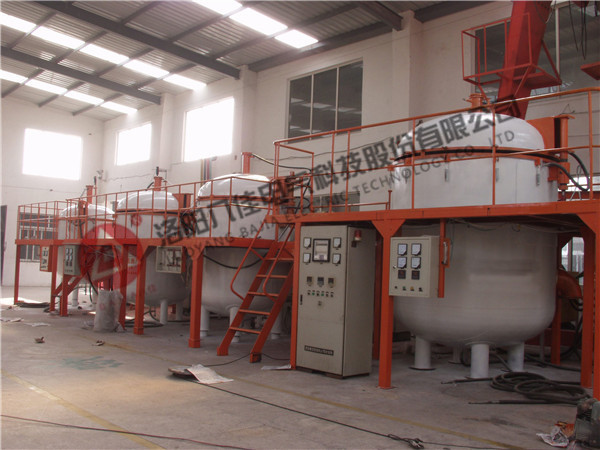

氣相沉積爐整體結構采用井式碳化爐結構。主要由爐體系統、控制系統、真空系統、冷卻系統、進氣系統、過濾系統、操作平臺等部分組成組成。 　　氣相沉積爐系統主要由爐蓋、爐體、爐底、保溫層、發熱體、引電體組成，爐殼為圓柱形結構，分爐體和爐頂蓋、爐底三部分，主要使用Q235鋼材，爐體、爐蓋、爐底均為夾層水冷結構，夾層內設置蛇形導流板，既可以引導水流流向又可以加強爐體壁抗壓能力，爐體上設置電極座、測溫座。抽氣口位于爐頂蓋或爐體側壁上。 　　加熱及保溫層，發熱體采用帶式合金發熱體，分三個加熱區，三角形加熱，分布在爐腔四周;保溫層：采用全纖維爐襯復合保溫結構，既可以讓爐膛整潔成型又可以保持良好的保溫性能，成型后的保溫層分別固定在爐壁、爐蓋上，操作與維護非常方便。 　　氣相沉積爐的爐膽采用高溫耐熱鋼，為保證高溫真空下的工作強度，采用雙真空結構。爐膽內外同時抽真空，并設置手動及自動壓差閥。考慮真空放電現象，采用低電壓大電流的供電方式。

真空石墨煅燒爐的選材與制造工藝研究在石墨材料加工與制備領域，真空石墨煅燒爐作為核心設備，其選材與制造工藝直接關系到設備的性能、使用壽命以及石墨產品的質量。真空石墨煅燒爐廠家洛陽八佳電氣將從真空石墨煅燒爐的選材原則、關鍵部件材料選擇以及制造工藝研究三個方面進行深入探討。一、選材原則真空石墨煅燒爐的選材需遵循以下原則：耐高溫性：由于煅燒過程中需達到高溫環境，所選材料必須具備良好的耐高溫性能，確保在高溫下不變形、不熔化，保持設備的穩定運行。化學穩定性：石墨材料在高溫下可能與某些物質發生化學反應，因此所選材料需具備良好的化學穩定性，以抵抗高溫下的腐蝕和氧化。導熱性：良好的導熱性能有助于熱量在爐內均勻分布，提高煅燒效率。同時，也能有效防止局部過熱導致的設備損壞。機械強度：真空石墨煅燒爐在工作過程中會受到一定的機械應力，所選材料需具備足夠的機械強度，以承受這些應力，避免設備變形或損壞。成本效益：在保證性能的前提下，還需考慮材料的成本效益，選擇性價比高的材料，以降低生產成本。二、關鍵部件材料選擇爐體材料：爐體是真空石墨煅燒爐的主體部分，需承受高溫和真空環境。因此，爐體材料通常采用高純度石墨或耐高溫合金鋼。高純度石墨具有良好的耐高溫性和導熱性，而耐高溫合金鋼則具有較高的機械強度和耐腐蝕性。加熱元件：加熱元件是煅燒過程中的關鍵部件，直接影響煅燒效率和溫度控制精度。常見的加熱元件有電阻絲、石墨電極等。電阻絲具有加熱速度快、溫度控制精確等優點；石墨電極則具有良好的耐高溫性和導電性，適用于高溫環境下的加熱。真空系統材料：真空系統包括真空泵、真空管道和真空閥門等部件。這些部件需具備良好的密封性和耐腐蝕性，以確保爐內的高真空度。材料上常選用不銹鋼或耐腐蝕合金材料。保溫材料：保溫材料用于減少爐體熱量散失，提高熱效率。常見的保溫材料有硅酸鋁纖維、巖棉等。這些材料具有良好的保溫性能和耐高溫性。三、制造工藝研究真空石墨煅燒爐的制造工藝需綜合考慮材料特性、設備結構和生產工藝要求。以下是一些關鍵制造工藝的研究：爐體制造工藝：爐體制造需經過精密加工和高溫處理。首先，根據設計要求選擇合適的材料并進行切割、焊接等加工；然后，對爐體進行高溫燒結處理，以提高其耐高溫性和機械強度；最后，對爐體進行精密打磨和拋光處理，確保表面光滑無缺陷。加熱元件安裝工藝：加熱元件的安裝需確保其與爐體緊密接觸且分布均勻。在安裝過程中，需采用專用夾具和定位裝置來確保加熱元件的準確安裝；同時，還需對加熱元件進行電阻測試和溫度校準，以確保其加熱效果和溫度控制精度。真空系統密封工藝：真空系統的密封性能對爐內真空度至關重要。在制造過程中，需采用高質量的密封材料和先進的密封技術來確保真空系統的密封性。例如，采用金屬密封墊或O型圈等密封元件來提高密封性能；同時，還需對真空管道和閥門進行嚴格的密封性測試和檢漏處理。整體組裝與調試：在完成各部件的制造和加工后，需進行整體組裝和調試工作。組裝過程中需確保各部件之間的連接緊密且穩固；調試過程中則需對設備的各項性能指標進行測試和校準，以確保設備能夠正常運行并滿足生產要求。綜上所述，真空石墨煅燒爐的選材與制造工藝研究是一個復雜而細致的過程。通過科學合理的選材和精細的制造工藝研究，可以確保真空石墨煅燒爐具備良好的性能和使用壽命，為石墨材料的加工與制備提供有力保障。
